5000W(10V500A)恒流源
 |
SKDA-05K-1H0回路電阻測試儀專用電源
概述：該電源滿足國家標準中的工作時間要求，輸出電流穩定，保護功能齊全，用戶可從電源內串接的高精度分流器采集電流信號，也可另行安裝分流器。以滿足儀器的測試精度要求。
本規格采用兩擋輸出方式：250A或500A。
本公司還可為用戶提供 5V/100A 10V/100A 10V/200A 10V/300A 8V/150A
電源主要技術指標
|
型 號 |
SKDA-05K-1H0 | |
|
輸 入 參 數 |
交流輸入電壓 |
AC:220V±10% |
|
頻 率 |
47Hz～63Hz | |
|
輸 出 參 數 |
輸出開路電壓 |
10V |
|
輸出電流 |
500A/250A兩檔 (或50A~500A連續可調) | |
|
最大輸出功率 |
4000W | |
|
恒流時的負載能力 |
500A時,負載電阻≤12mΩ；150A時,負載電阻≤50mΩ | |
|
輸出電壓紋波 |
滿載時＜500mVp-p | |
|
電流穩定度 |
±1.0% | |
|
電壓調整率 |
AC198~242V范圍內≤±1.0% | |
|
分 流 器 |
500A/75mV (精度0.5%) | |
|
其 它 |
效 率 |
＞70% |
|
工作方式 |
風冷：500A輸出時，工作60秒，間歇120秒，測量三次 | |
|
保護功能 |
輸出超壓保護(無自恢復)、過載保護、過熱保護（自恢復） | |
|
開啟時間 |
≤0.2秒 | |
|
啟動方式 |
5V TTL電平觸發啟動 | |
|
安 全 |
絕緣電阻 |
＞20MΩ(500V測試) ;濕熱時大于2MΩ |
|
抗電強度 |
輸入與機殼, AC1.5kV，1分鐘。10mA測試 輸入與輸出, AC1.5kV，1分鐘。10mA測試 輸出與機殼, DC500V， 1分鐘。10mA測試 | |
|
環境 |
工作環境溫度 |
0℃～+40℃ |
|
存儲溫度 |
-10℃～+70℃ | |
|
電磁兼容 |
符合VDE0871 CLASS B. FCC CLASS B. 相關規定 | |
|

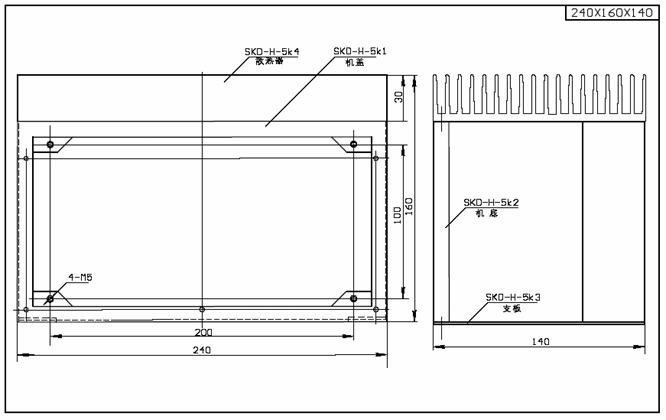

外形尺寸 |
長*寬*高 240*160*140mm | |
|
質 量 |
4.8kg | |
技術特點
1.本電源采用開關電源專用模塊做脈寬調制控制，全橋高頻開關的拓?fù)湫问剑?o:p>
2.為適應電磁兼容的要求，輸入端外接高效阻波器，提高抗干擾能力；
3.為提高電源的可靠性，本電源的關鍵元件采用了較大幅度的冗余設計，如主開關管，輸出整流管、輸入整流橋、輸入高壓電容、輸出濾波電容.主變壓器。并設置四重保護功能，適應各種不利的工作條件。
產品說明書:SKDA-03K-1H0 下載
